今天我們介紹深拓溫控系統在光伏產業領域中的幾個應用場景，探討深拓溫控系統如何解決這些溫控難題。

行業痛點一

大面積基底溫度均勻性難題

在光伏產業中，隨著硅片尺寸不斷增大，如 210mm 硅片，其面內溫差若大于2℃，會致使薄膜厚度偏差超過5%，這將直接造成電池轉換效率損失0.2-0.5 個百分點。

以上現象主要原因在于傳統的溫控系統難以對大面積基底進行精準且均勻的溫度調控。在射頻等離子體作用下，硅片邊緣與中心區域的電場分布存在差異，導致邊緣過熱情況嚴重；同時，石墨舟等承載基底的部件在導熱過程中，由于結構等因素影響，會出現中間舟葉受熱不足的現象。

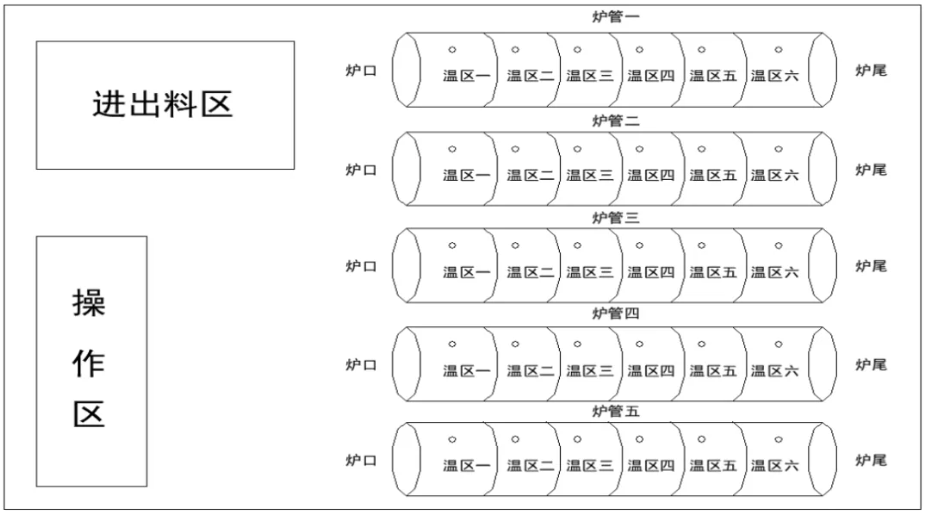

針對以上行業痛點，我們進行了如下方案設計：單臺設備分為5個爐管，每個爐管分為6個溫區，通過串級控制實現對腔體內部的控溫。

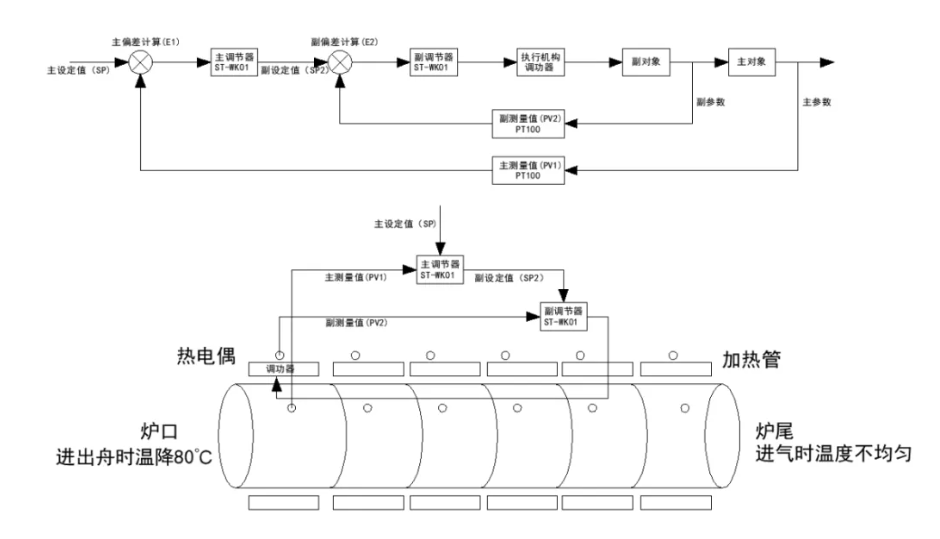

（一）串級控制原理：

01

主回路（細調回路，控制最終目標）

主設定值：設定的目標溫度。

主參數測量值：由主溫度傳感器測量的實際溫度信號。

主偏差計算：計算“主設定值-主測量值”的偏差。

主調節器：根據主偏差進行PID運算，輸出副設定值。

02

副回路（粗調回路，抑制快速干擾）

副設定值：由主調節器輸出決定，是副回路的“臨時目標”。

副參數測量值：由副溫度傳感器測量的實際中間溫度。

副偏差計算：計算“副設定值-副測量值”的偏差。

副調節器：根據副偏差進行PID運算，輸出直接控制執行器的信號。

03

執行器與被控對象

執行器：接收副調節器信號，改變操作量。

副對象：直接受執行器和干擾影響的環節。

主對象：副對象的輸出會間接影響對象，最終改變主參數。

（二）拓撲結構（5管）：

深拓溫控系統（ST-WK01）通過多區 PID 控制技術，對爐體溫度控制采用串級控制方式，針對 182mm/210mm 硅片或 1.8m×1.6m 光伏玻璃等大面積基底，將其劃分為6 區加熱板 。

每個區域配備獨立的溫度傳感器（支持熱電偶、鉑電阻等多種類型），實時采集溫度數據并反饋至溫控模塊。該模塊內置的自適應 PID 算法，能夠根據各區域的溫度偏差，快速且精準地調整對應區域加熱板的加熱功率。例如，在檢測到硅片邊緣溫度過高時，自動降低邊緣區域加熱板功率，而當中間區域溫度不足時，適當提升功率 。

配合動態補償算法，通過對射頻等離子體邊緣過熱區域的溫度監測，動態調整邊緣加熱功率，有效平衡電場分布帶來的溫度差異。在產線中實際應用后，成功將面內溫差控制在＜1.5℃，使得電池轉換效率提升了0.3% 。

行業痛點二

工藝切換響應速度與能耗矛盾

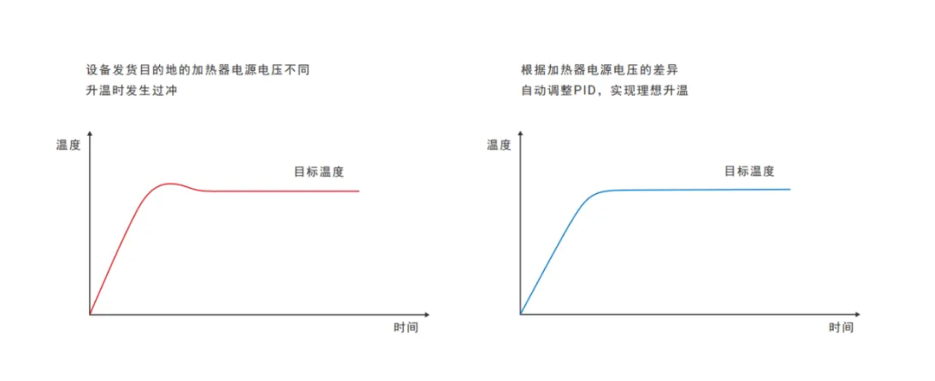

傳統 PECVD 設備從待機狀態升溫至沉積溫度（如 450℃）往往需要 40 分鐘以上，而當工藝切換后回溫至目標溫度又需 15 分鐘左右，這導致設備產能損失約 20%，面臨嚴重的效率瓶頸。并且，傳統 PID 控制在升降溫過程中存在超調量高的問題，溫度波動可達 ±5℃，不僅影響薄膜質量，還造成過渡階段能耗的大量浪費，這部分能耗占總能耗的30%以上。

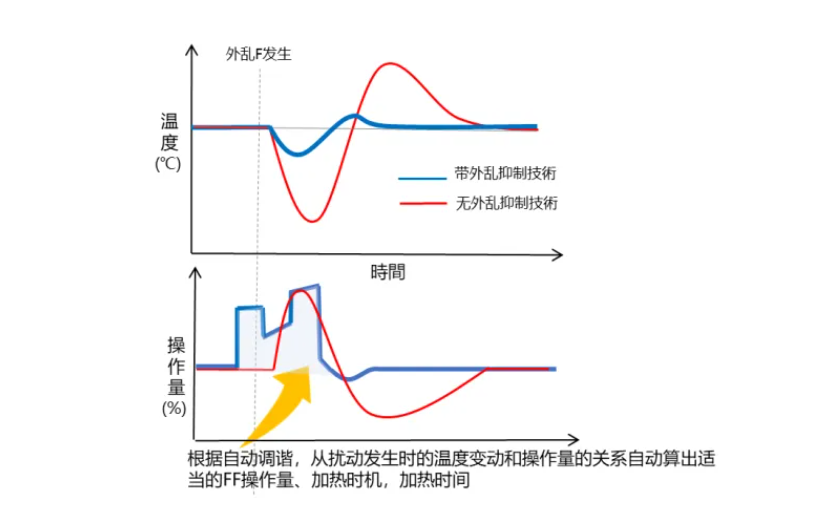

深拓溫控系統（ST-WK01）的 D-AT（外部干擾自動調諧）算法發揮了關鍵作用。在工藝切換開始時，該算法能夠快速分析當前溫度狀態以及目標溫度需求，結合設備運行過程中的數據情況，動態計算并調整預控制參數。

在升溫階段，通過精準控制加熱功率的輸出曲線，使設備從升至 450℃僅需 30分鐘，工藝切換后回溫至目標溫度提升至12分鐘左右，較傳統 PID 控制器提速 30%，整個工藝過程溫度波動控制在±1℃，極大地減少了過渡階段不良薄膜的生成。

行業痛點三

通訊速率延后帶來的困擾

PECVD 溫控模塊需對硅片基底、腔室壁面、氣體預熱器等多區域進行實時溫度調節，尤其是在等離子體激發瞬間，溫度可能在毫秒級內出現波動，有時候甚至達到±5℃，需溫控系統立即響應調整。且PECVD 工藝要求各溫控區域（如 9 溫區）的溫度偏差＜1℃，否則會導致薄膜應力分布不均，降低電池片轉換效率。而目前大多數PECVD設備溫控系統采用的還是傳統的modbusRTU通訊方式，Modbus RTU 采用主從輪詢機制，單個節點的響應周期受節點數量影響顯著，因此設備數據采集實時性不足，難以滿足多區溫控動態響應需求，其技術特性使得僅適用于低精度、弱干擾、小節點的簡單場景，而在 PECVD 溫控中，其實時性不足、同步精度差、抗干擾弱等劣勢會直接影響薄膜質量和設備可靠性。

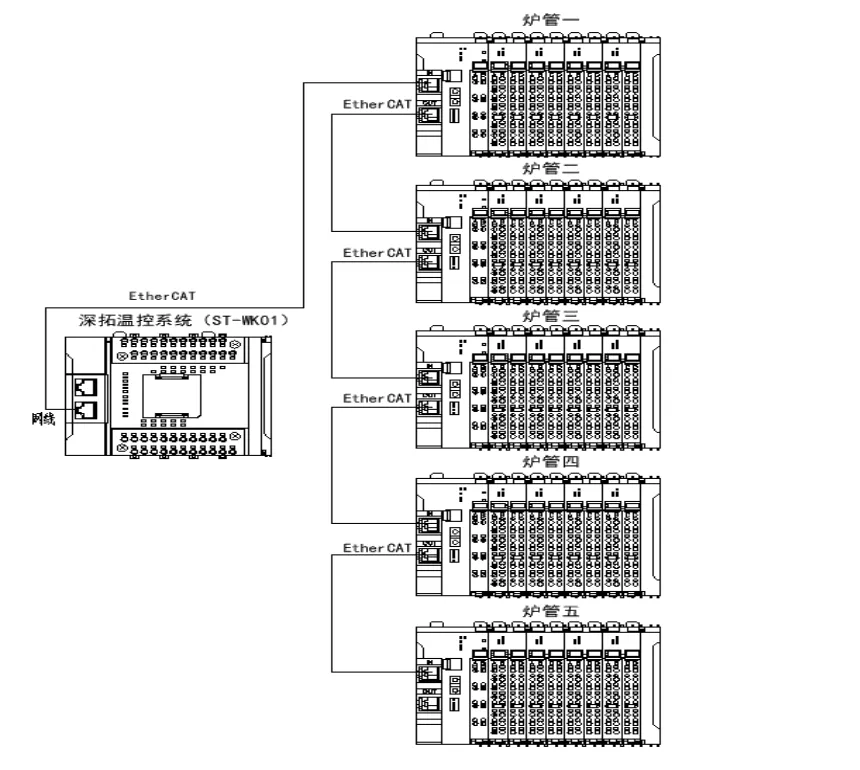

深拓溫控系統（ST-WK01）采用目前主流的EtherCAT通訊方式，EtherCAT 的傳輸速度是 Modbus RTU 的 1000 倍以上，且效率不受節點數量制約，適合高精度、高動態的控制場景，尤其適用于PECVD 設備的多區溫控同步。因其支持標準化的對象字典，可直接集成第三方設備，無需開發專用驅動，顯著降低了系統集成成本。

深拓溫控系統（ST-WK01）在以上場景中的應用是否對您有啟發？如果企業面臨溫控方面的技術難題，歡迎與我們溝通交流，我們愿意用自動化控制領域三十年的行業經驗，和你共同探索行業溫控難題，尋找更適合各行業生產現場的高端溫控解決方案。
